Verblockbarer Membran-Druckregler und Grundplatten mit auswechselbaren Gewindeanschluss-
und Verbindungsstücken.

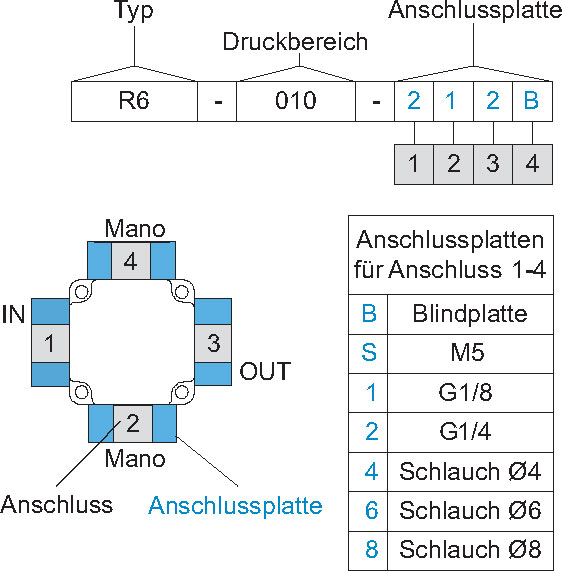

Kennzeich.-system:
Der Druckregler enthält eine 4-stellige Zahl, beginnend mit dem Eingang im
Gegenuhrzeigersinn. Die Zahl entspricht der Art der Anschlussplatte,
z.B. 1 für G1⁄8 oder 2 für G1/4 oder B ohne Ausgang.
Die Grundplattenbezeichnung hat eine 5. Ziffer für den Deckelanschluss,
z.B. ”11112”, d.h. 4 x G1⁄8, 1 x G1/4.“

Druckregler R7:
Präzisionsdruckregler mit feinfühliger Druckeinstellung über 20 Umdrehungen und
ausgezeichneter Wiederholgenauigkeit. Eingangsseitig wird der Ventilsitz durch
ein Filtersieb aus Edelstahl geschützt.

Medium: 5 µm gefilterte Druckluft oder neutrale Gase
Eingangsdruck: max. 10 bar

Genauigkeit:
bei 1 bar Eingangsdruckänderung <10 mbar Druckabweichung
bei Ein- und Ausschalten des Eingangsdruckes <10 mbar Druckabweichung
bei Temperaturschwankungen von 25 °C <10 mbar Druckabweichung

Eigenluftverbrauch: 0,3 l/min bei 7 bar Eingangsdruck
Einstellung: mit Drehknopf
Rücksteuerung: mit Sekundärentlüftung
Manometeranschluss: G1⁄8 über Gewindeplatte
Einbaulage: beliebig

Beschreibung:

Verblockbarer Membran-Druckregler und Grundplatten mit auswechselbaren Gewindeanschluss- und Verbindungsstücken. Kennzeich.-system: Der Druckregler e... Mehr

Sie befinden sich in der Übersicht für den Artikel: R7
Bitte wählen Sie eine Artikelvariante aus der Übersichtstabelle unten.

ArtikelAnschluss- gewindeEingangsdruck [bar]Regelbereich [bar]Volumenstrom Luft [l/min]Preis
R7-010-111B G1/8max. 100,01 ... 0,714053,00 €
R7-030-111B G1/8max. 100,02 ... 2,114053,00 €
R7-060-111B G1/8max. 100,03 ... 4,114053,00 €
R7-100-111B G1/8max. 100,03 ... 7,014053,00 €
R7-010-212B G1/4max. 100,01 ... 0,714053,00 €
R7-030-212B G1/4max. 100,02 ... 2,114053,00 €
R7-060-212B G1/4max. 100,03 ... 4,114053,00 €
R7-100-212B G1/4max. 100,03 ... 7,014053,00 €
