53.10

Beschreibung:

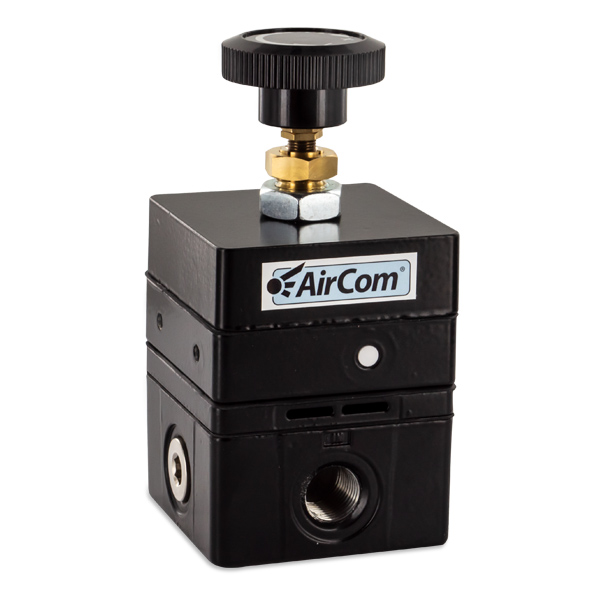

Druckregler mit hoher Genauigkeit bei der Regelung und
Wiederholung von Drücken, auch bei wechselnden Volumenstrom
und Eingangsdruck, sowie bei Temperaturschwankungen.
Leichte Abblasegeräusche sind normal.

Hinweis: Die Befestigungsmutter muss aus Gründen der Dichtheit
immer fest angezogen sein.

Medium: trockene, ungeölte und 25 µm gefilterte Druckluft
Eingangsdruck: max. 10 bar

Genauigkeit:
bei unterschiedlichen Eingangsdrücken < 1 mbar Druckabweichung
bei unterschiedlichen Volumenströmen < 5 mbar Druckabweichung

Eigenluftverbrauch: max. 2 l/min in Abhängigkeit vom Ausgangsdruck

Einstellung: mit Handrad, eine Kontermutter verhindert ungewollte
Verstellung, für Schalttafeleinbau

Rücksteuerung: mit Sekundärentlüftung, der Querschnitt des
Entlüftungsventils ist 6 mal größer als der des Regelventils

Manometeranschluss: G1/4 bzw. 1/4"NPT beidseitig, gleich dem Anschlussgewinde

Einbaulage: beliebig

Temperaturbereich:
0 °C bis 70 °C, bei entsprechend aufbereiteter Druckluft bis -30 °C

Gehäuse: Zinkdruckguss
Messkapsel: Beryllium-Kupfer
Elastomere: NBR
