Beschreibung:

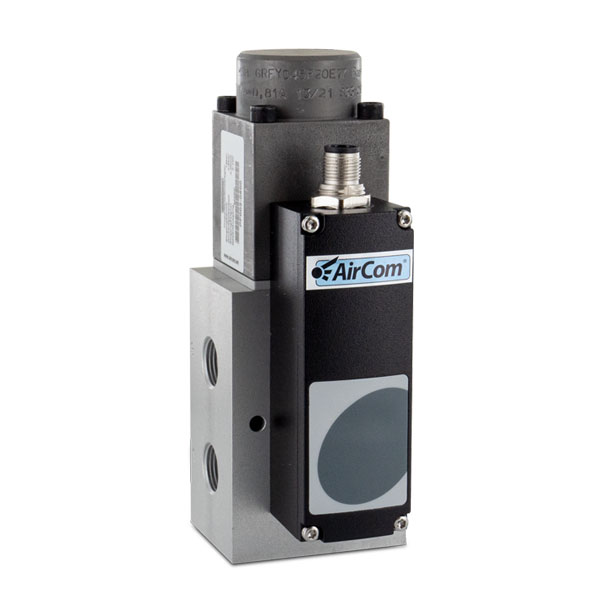

Der Proportionaldruckregler mit elektrischer Regelung
regelt den Ausgangsdruck in einem geschlossenen Regelkreis
proportional zum elektrischen Eingangssignal. Der direkt
gesteuerte Proportionaldruckregler arbeitet als Schieber-
ventil mit Proportionalmagnet und ist für Durchflussanwen-
dungen ausgelegt bzw. für Brennschneidanlagen. Die digitale
Steuerung bietet den Vorteil einer schnellen Anpassung der
Regelparameter bei der Installation oder Inbetriebnahme.
Mit einem PC, einem PR-Baustein und der Software kann das
Proportionalventil eingestellt und optimiert werden.
Der Datensatz kann abgespeichert und für weitere Ventile
verwendet werden. Das Ventil hat einen geringen Eigenluftver-
brauch. Bei fehlendem Eingangsignal oder fehlender Versorgungs-
spannung entlüftet das Ventil.

Software:
Visualisierung: Sollwert, Ausgangsdruck, Regelparameter, Druckschaltersignal usw.

Scope_Funktion: Einschwingverhalten lässt sich sofort aufzeichnen und ablesen. Daten lassen sich aufrufen.

Medium: trockene, geölte oder ungeölte und 50 μm gefilterte Druckluft oder neutrale Gase

Versorgungsspannung: 24 V DC ± 10 V, Restwelligkeit < 10%
Leistungsaufnahme: 14 W (810mA Stromaufnahme)
Signalbereich: 0-10 V, Eingangswiderstand / Bürde 100 kΩ 0/4-20 mA,
Eingangswiderstand / Bürde 250 Ω

Elektrischer_Anschluss: Stecker M12x1, 5-polig - Schutzart IP65
Einbaulage: beliebig, bevorzugt Magnet oben
Genauigkeit: Hysterese 0,5% v.E.
Linearität/Wiederholgenauigkeit: < ± 0,5% v.E.

Temperaturbereich: Medium / Umgebung 0 °C bis 60 °C

Gehäuse: Aluminium
Elastomere: NBR
