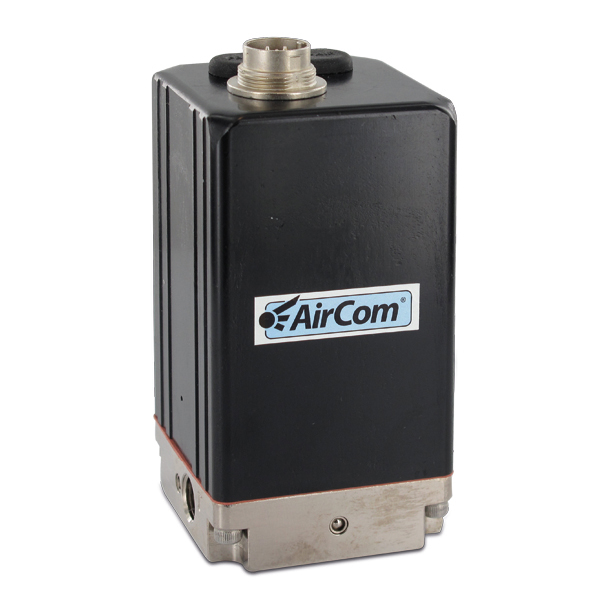

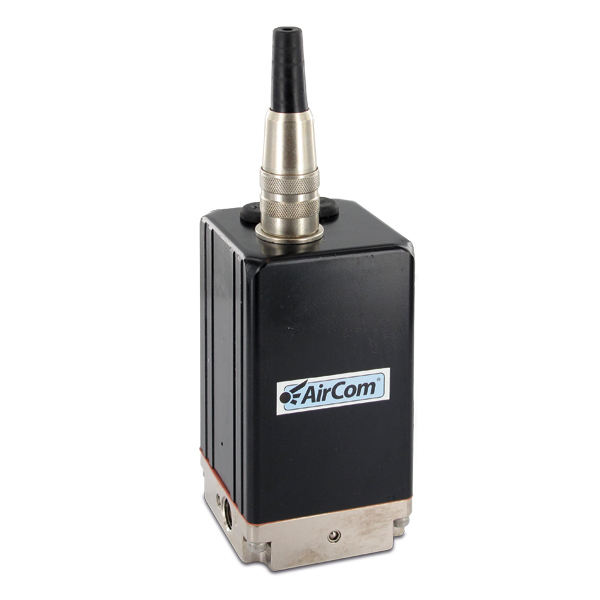

PQ1

Beschreibung:
Proportional zum elektrischen Eingangssignal wird der
Ausgangsdruck in einem geschlossenen Regelkreis mittels
zwei Miniaturventilen geregelt.

Einfache_Rückführung:
Zwei hochdynamische Miniatur-Schaltventile regeln durch
Be- und Entlüften der Steuerkammer den Ausgangsdruck.
Ein interner Drucksensor misst im Ausgang den geregelten
Druck und vergleicht ihn mit dem Eingangssignal. Eine
Abweichung des Eingangs- und Rückmeldesignal bewirkt die
Ansteuerung des entsprechenden Miniaturventils bis der
gewünschte Ausgangsdruck erreicht ist.

Genauigkeit:
- Linearität/Hysterese: ± 0,15 % v.E.
- Ansprechempfindlichkeit: < 0,1 % v.E.
- Wiederholgenauigkeit: ± 0,02% v.E
- Genauigkeit_über_alles: ± 0,2 % V.E.

Versorgungsspannung: 15-24 V DC, Restwelligkeit < 10%, Verpolungsschutz vorhanden
Sollwert: 0-10V.4-20mA wahlweise
