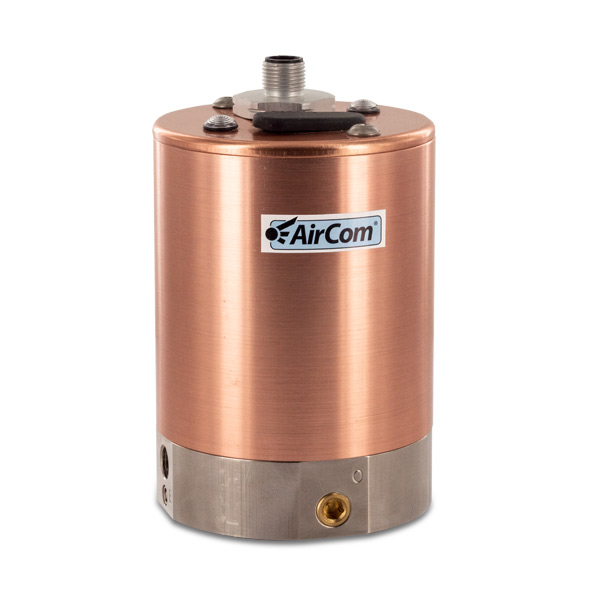

PQH

Beschreibung:
Der Proportionaldruckregler arbeitet nach dem Prinzip der getakteten Ventile. Durch eine einfache oder durch eine doppelte, überlagerte Rückführung wird der Regelkreis geschlossen.

Medium: trockene, geölte oder ungeölte und 20 μm gefilterte Druckluft oder neutrale Gase
Failfreeze: bei Ausfall der Versorgungsspannung bleibt der Ausgangsdruck erhalten
Überlagerte_Rückführung: 0-10 V, Innenwiderstand 4,7 kΩ, Rückführung im Verhältnis 10% interner zu 90% externer Rückmeldung
Versorgungsspannung: 15-24 V DC, Restwelligkeit < 10%, Verpolungsschutz vorhanden
Eingangswiderstand: 0-10 V / 10 kΩ, 4-20 mA / 100 Ω,
Schutzklasse: IP65
Elektrischer_Anschluss: M12, 6-polig
Leistungsaufnahme: 24 W (985 mA) beim Regeln, 2,4 W (100 mA) ausgeregelt
Linearität/Hysterese: < 0,5% v.E.
Wiederholgenauigkeit: < 0,5% v.E.
Justierung: Nullpunkt, Endwert, Hysterese
Temperaturbereich: 0 °C bis 70 °C
Einbaulage: beliebig, Gerät ist vibrationsunempfindlich
Anschlüsse: Messing
Elastomere: FKM
Sensor: Silizium
Ventile: Edelstahl
