12

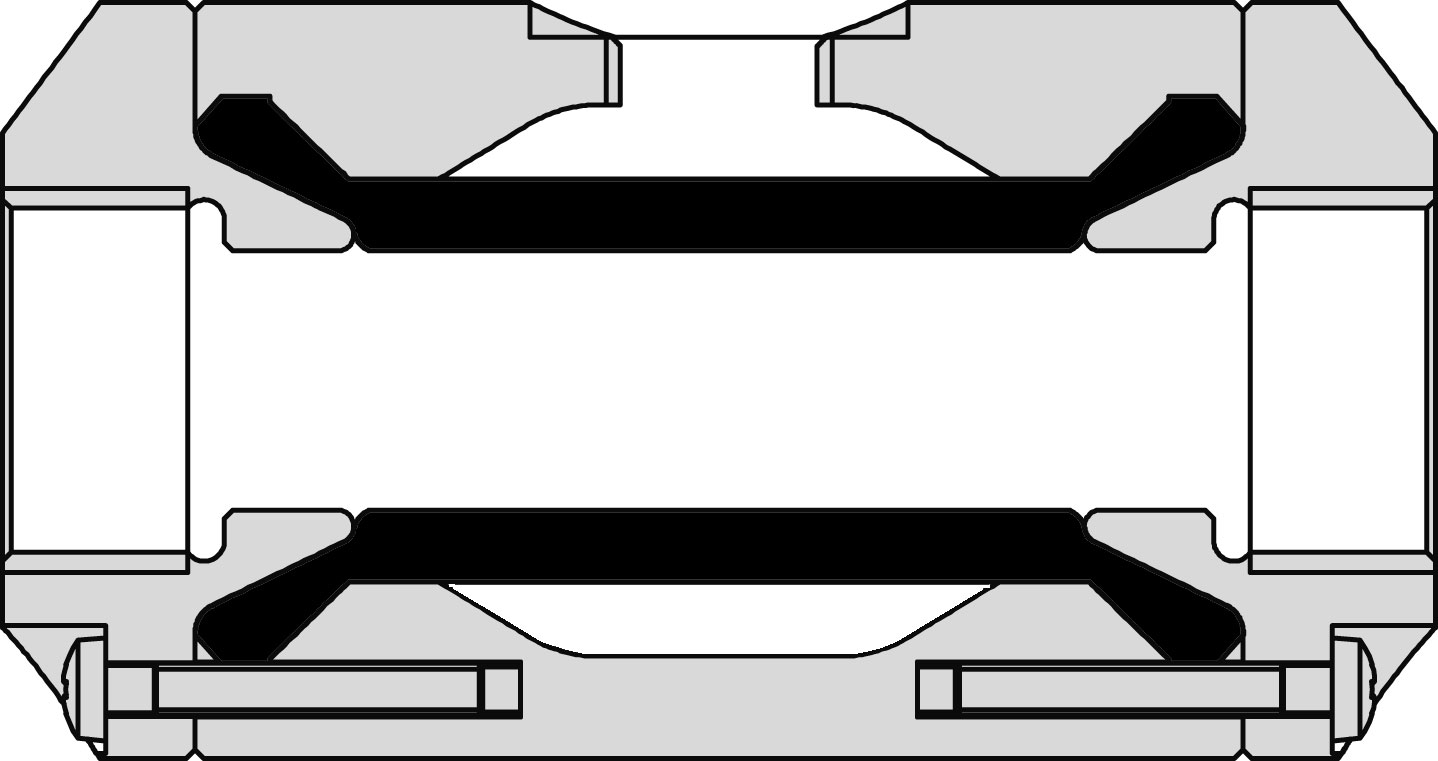

Volumenstromregelventil in der Bauart als Quetschventil mit
vollem Volumenquerschnitt und totraumfrei. Zusetzen und
Verstopfen ist ausgeschlossen. Die Reibungsverluste sind
minimal.

Medium:
Druckluft, neutrale Gase, Flüssigkeiten oder andere pastöse
oder pulverförmige Medien. Festkörper werden beim Absperren
eingeschlossen.

Manschette:
Gewebeverstärkt, hochelastisch und abriebfest. Einfaches und
schnelles Auswechseln möglich.

Betriebsdruck: max. 4,0 bar
Steuerdruck: max. 6,5 bar
Differenzdruck: max. 2,5 bar
Schließdruck: P1 + 2,5 bar bis DN32, P1 + 2 bar ab DN40
Vakuum: Bei Vakuum > 100 mbar ist steuerseitig ein Unterdruckausgleich zu schaffen.

Genauigkeit:
In dem Bereich von 0...70% des Volumenstromes hat die Linearität von
Steuerdruck zu Volumenstrom eine Genauigkeit von ca. 10%.

Einbaulage: beliebig

Temperaturbereich: 0 °C bis max. 100 °C, je nach Manschettenwerkstoff

Gehäuse: POM bei QP oder Aluminiumdruckguss bei QS
Manschette: je nach gewählter Ausführung

Sie befinden sich in der Übersicht für den Artikel: Q
Bitte wählen Sie eine Artikelvariante aus der Übersichtstabelle unten.

ArtikelAnschluss- gewindeAnschlussSteuerdruck [bar]NWSteueranschlussBetriebsdruck max. [bar]Kammerinhalt [l]Durchmesser [mm]Preis
QP10-03NR G3/8G3/8max. P1+2,510G1/440,034488,00 €
QP15-04NR G1/2G1/2max. P1+2,515G1/440,045095,00 €

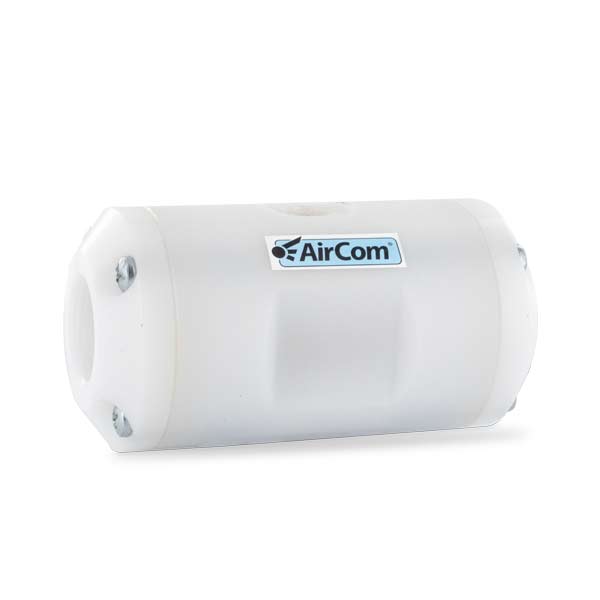

QP20-06NR G3/4G3/4max. P1+2,520G1/440,0558105,00 €
QP25-08NR G1G1max. P1+2,525G1/440,0765114,00 €
QP32-10NR G11/4G11/4max. P1+2,532G1/440,1083125,00 €
QP40-12NR G11/2G11/2max. P1+240G1/440,1395146,00 €
QS50-16NR G2G2max. P1+250G1/440,23100282,00 €
QS65-20NR G21/2G21/2max. P1+265G1/440,49134338,00 €
QS80-24NR G3G3max. P1+280G1/440,95154456,00 €
QS100-FLNR -Flanschmax. P1+2100G3∕841,80220532,00 €
QS125-FLNR -Flanschmax. P1+2125G3∕843,30250736,00 €
QS150-FLNR -Flanschmax. P1+2150G3∕846,402851015,00 €
